高压补偿电容器

工业用户用电的主要设备是电动机、变压器等感性设备。它们工作需要消耗无功功率来产生电磁场，无功功率不会发生有效的工作，但是传输无功会占用变压和输电线路的传输容量，从而降低电网的功率因数。输送无功还会造成电弧、变压器和电机设备的发热和损耗，从而导致发电机和变压器的功率增加，增大了电网电压的波动，并且还导致了额外的电力损耗。

用户端提供的无功功率通常成为无功补偿。最方便、最经济的无功来源是电力补偿电容器，它能起到节能设备的作用，提高电能质量。

作用：用作构成高次谐波通道的滤波器的组件。
包括：作为静态补偿的滤波器、用作无功功率补偿（PFC）、电容器组等等。

型号	容量 μF	额定电流 A	损耗角正切值	外形尺寸 mm (带绝缘子的高度)	重量 kg
单相电容器
UKCP-3.65-100/2	23.90	27.40	0.4×10^-3	380×135×537	28
UKCP-4.2-100/2	18.04	23.81		380×135×537	28
UKCP-4.2-167/2	30.13	39.76		380×135×537	43
UKCP-4.2-300/2	54.16	71.45		345×175×767	51
UKCP-4.2-334/2	60.27	79.52		345×175×767	55
UKCP-4.2-500/2	90.22	119.05		345×175×1157	85
UKCP-4.4-150/2	24.67	34.10		305×135×687	40
UKCP-4.4-200/2	32.90	45.45		345×175×657	45
UKCP-4.4-375/2	61.69	85.23		345×175×1067	78
UKCP-6.3-200/2	16.05	31.75		345×175×697	45
UKCP-6.3-800/2	64.19	127.00		345×200×1577	136
UKCP-6.6-150/2	10.97	22.73		305×135×727	40
UKCP-6.6-800/2	58.46	121.21		345×200×1577	136
UKCP-6.95-100/2	6.59	14.39		305×135×687	38
UKCP-6.95-150/2	9.88	21.58		305×135×687	43
UKCP-6.95-167/2	11.00	24.03		345×175×697	46
UKCP-6.95-300/2	19.77	43.17		345×175×907	63
UKCP-6.95-334/2	22.00	48.06		345×175×907	69
UKCP-6.95-500/2	32.95	72.94		345×200×1247	95
UKCP-6.95-600/2	39.54	86.33		345×200×1277	109
UKCP-6.95-667/2	44.01	96.97		345×200×1427	122
UKCP-6.95-800/2	52.72	115.11		345×200×1577	136
UKCP-11.55-275/2	6.57	23.80		345×175×1020	63
UKCP-11.55-700/2	16.71	60.60		345×200×1520	125
UKCP-11.55-860/2	20.53	74.45		345×200×1720	145
UKCP-12-450/2	9.95	37.50		345×175×1200	80

★电容器尺寸和重量仅供参考，实际数据采购前请和代表处确认。

★上表中型号仅是部分型号，具体采购型号请和代表处联系确认。

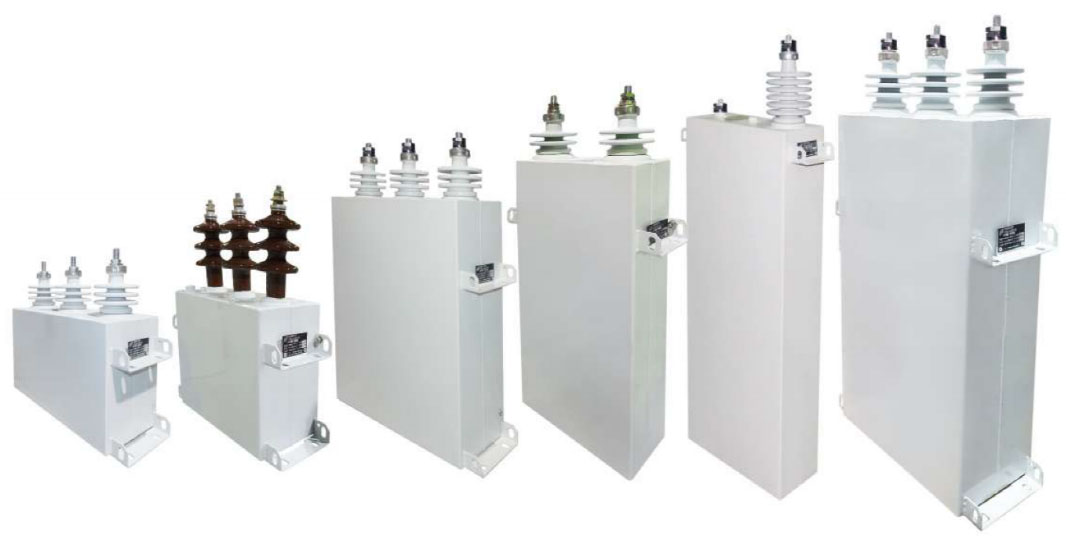

电力补偿电容器在电力系统的使用，多种多样，根据实际需求情况不同。单相电容器分为双绝缘端子和单绝缘端子。三相电容器分为三相三极、三相二极、三相四极，绝缘端子数量不同。适用于各种不同的使用现场。

型号	容量 μF	额定电流 A	损耗角正切值	外形尺寸 mm (带绝缘子的高度)	重量 kg
三相电容器
UKCP-6.3-50/3	2.01	4.6	0.4×10^-3	345×175×381	23
UKCP-6.6-100/3	3.65	8.75		345×175×531	30
UKCP-6.6-200/3	7.31	17.50		345×175×701	42
UKCP-6.6-300/3	10.97	26.25		345×175×777	45
UKCP-6.6-500/3	18.28	43.75		345×175×1087	73
UKCP-7.3-450/3	13.45	35.60		345×175×1017	65
UKCP-10.5-60/3	0.87	3.30		345×175×481	23
UKCP-10.5-100/3	1.44	5.50		345×175×531	30
UKCP-10.5-200/3	2.89	11.00		450×175×597	42
UKCP-10.5-600/3	8.67	33.00		450×200×977	99
UKCP-12-100/3	1.11	4.81		345×175×531	31
UKCP-12-200/3	2.22	9.62		450×175×597	44
UKCP-12-600/3	6.66	14.44		450×200×977	103

电容器命名规则：第一个数字是额定电压，单位:kV；

第二个数字是额定功率，单位:kvar；

第三个数字：2代表单相电容器，3代表三相电容器；

电容器均采用环保介电浸渍液。均满足户外电容器使用条件。

所有电容器均配备放电电阻和内部熔丝，单相电容器可以垂直和水平安装使用。三相电容器垂直安装使用。

可根据客户要求定制其他不同温度等级、功率和电压的电容器。可定制不锈钢外壳的电容器。

电容器满足标准：IEC60871-1/2。

温度范围：-40℃~+45℃

电容器允许的过载范围：电压~110%，电流~130%。
